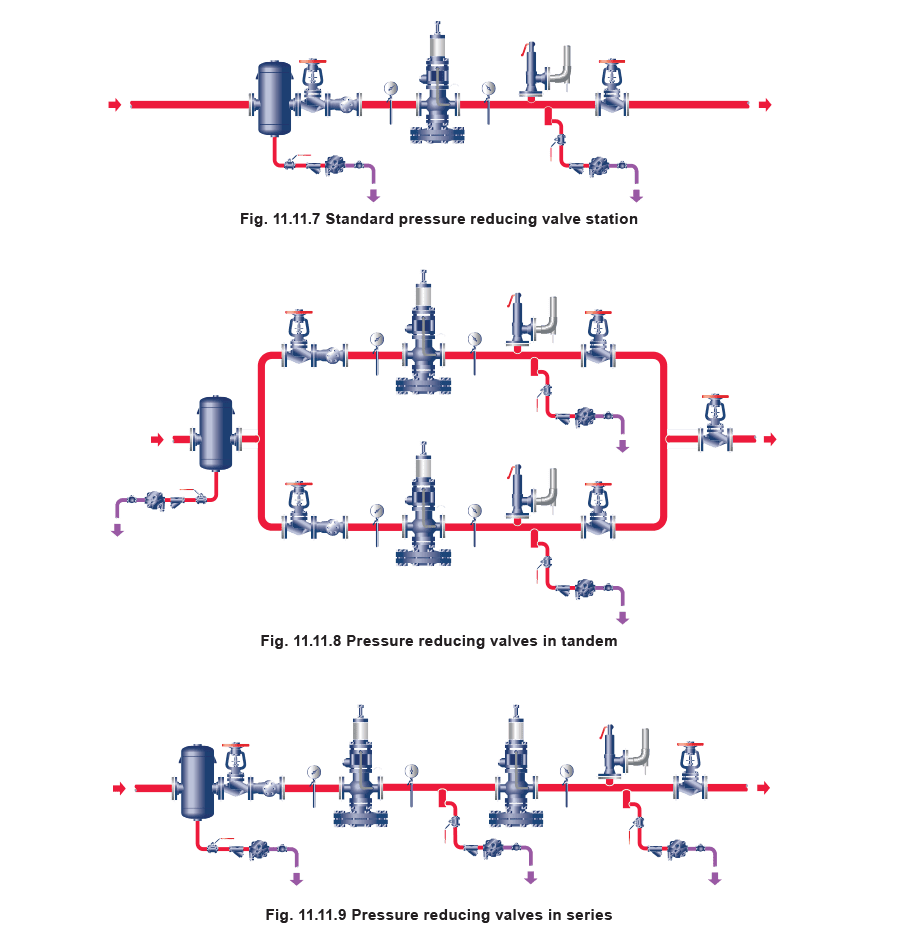

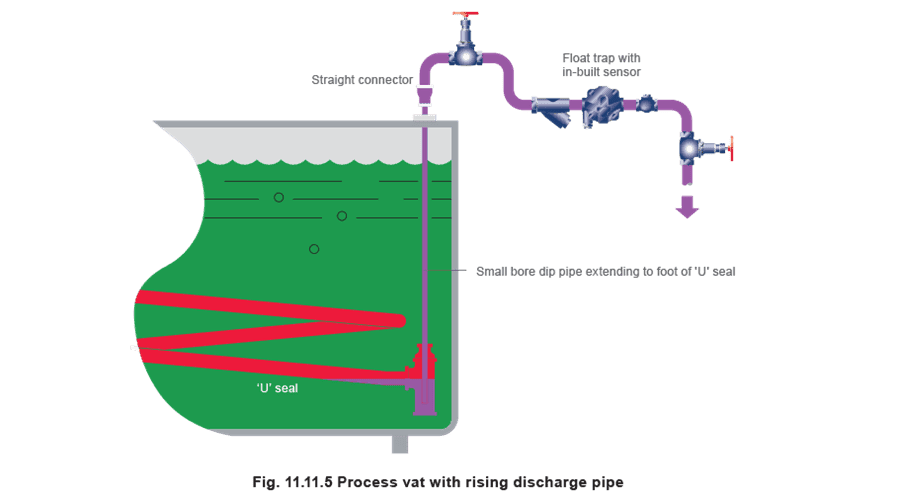

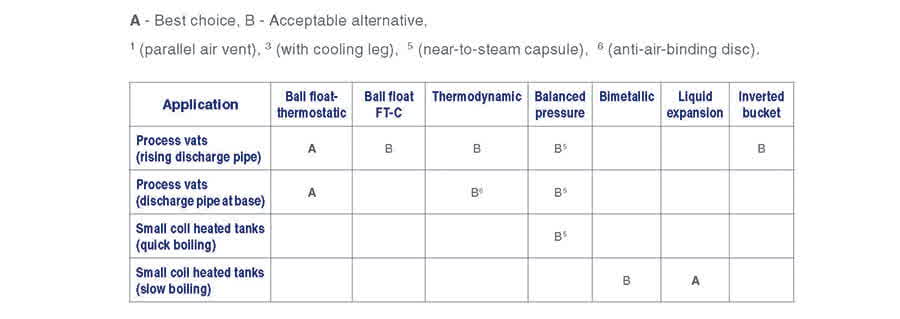

Выбор конденсатоотводчиков для паропроводов, баков и чанов, а также редукционных клапанов

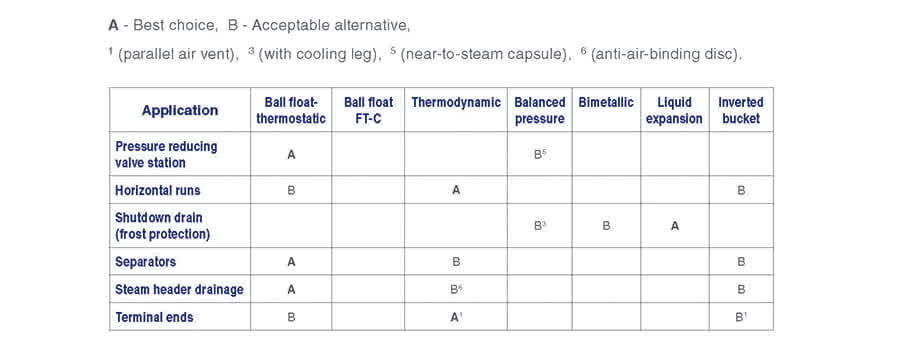

Паропроводы Паропроводы переносят капли воды, взвешенные в паре, а также слой конденсата и воздуха на внутренней поверхности трубы. Для обеспечения максимальной производительности установки необходимо удалять и воздух, и воду.

Конденсатоотводчики должны сбрасывать конденсат в конденсатопроводы достаточного размера с уклоном в сторону атмосферного приемника. Поскольку линии возврата конденсата часто проходят рядом с паропроводами, возникает соблазн подключить к ним сброс от конденсатоотводчиков, дренирующих магистраль. Если линии возврата заполнены конденсатом, как это часто бывает, возникает сильный гидроудар. Это особенно нежелательно для конденсатоотводчиков импульсного сброса, поэтому сброс в затопленные линии следует исключать.

Расходы конденсата при дренаже магистралей относительно невелики, поэтому здесь лучше подходят термодинамические конденсатоотводчики небольшой пропускной способности. Они очень прочны, долговечны и эффективно работают на открытых участках. Горизонтальные участки

Горизонтальные участки нельзя дренировать через небольшую врезку в нижней части трубы. Следует использовать правильно подобранный дренажный карман, в который может свободно стекать быстро движущийся конденсат, как показано на рисунке 11.11.1. Размеры дренажного кармана

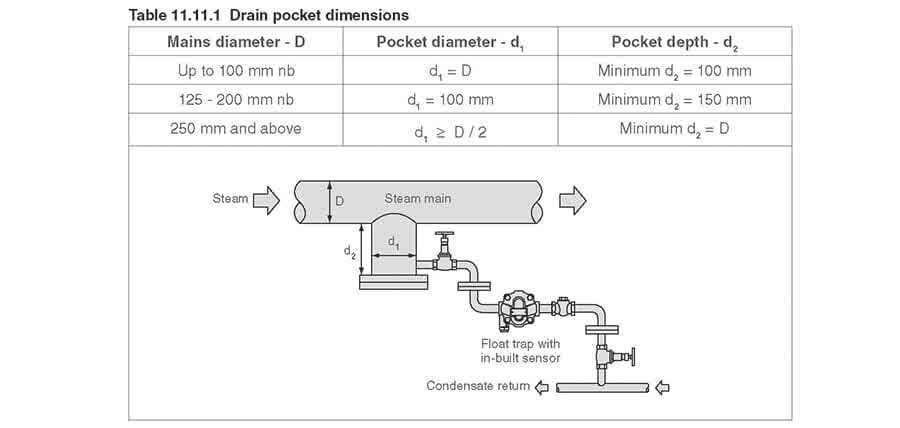

Типовые рекомендуемые размеры дренажного кармана относительно размеров паропровода приведены в таблице 11.11.1. Сепараторы

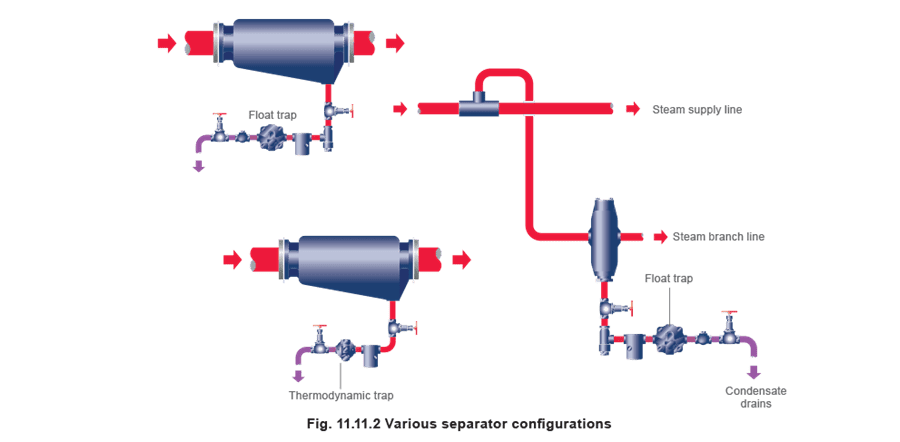

Сепараторы обычно устанавливают в том же размере, что и трубопровод. Сепаратор удаляет взвешенные капли, а также слой конденсата и обеспечивает более сухой пар для отопления и технологических процессов, как показано на рисунке 11.11.2. Поскольку образующийся конденсат необходимо удалять немедленно, первым выбором обычно является поплавково-термостатический конденсатоотводчик. Альтернативой может быть конденсатоотводчик с перевернутым ковшом и отдельным воздухоотводчиком, как на рисунке 11.11.4. Третий вариант, термодинамический конденсатоотводчик, особенно хорошо подходит для наружных магистралей на открытых участках, так как не повреждается при замерзании. Дренаж паровых коллекторов

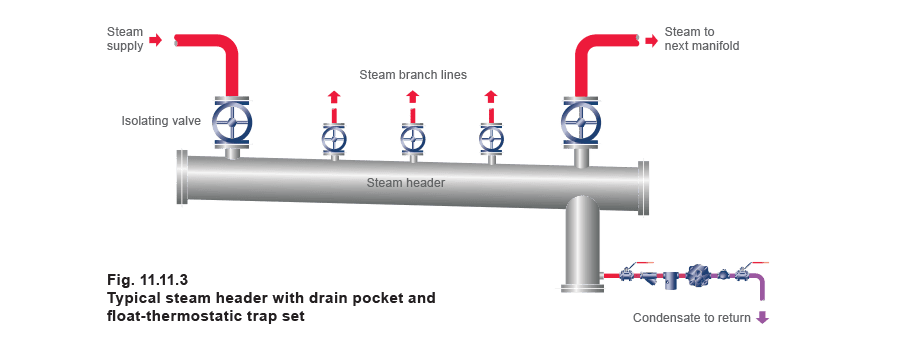

Паровые коллекторы следует дренировать по тому же принципу, что и паропроводы, размещая карман в нижней части коллектора. Небольшой уклон в сторону конца, где находится дренажный карман, улучшает отвод конденсата. Для коллекторов длиной более 5 м полезно предусмотреть карманы на обоих концах. Поплавковые конденсатоотводчики лучше всего справляются с переменными нагрузками по конденсату. Если коллекторы рядом с котлами подвержены уносу котловой воды, хорошей альтернативой будут термодинамические конденсатоотводчики с диском, защищенным от воздушной блокировки.

Примечание: дренажный карман следует подбирать по таблице 11.11.1. Диаметр распределительного коллектора должен рассчитываться исходя из скорости пара 10 - 15 м/с при максимальной входной паровой нагрузке. Концевые участки

Концевые, или «глухие», участки по своему расположению в трубопроводе более подвержены гидроударам, чем обычные горизонтальные прогоны. При пуске здесь также скапливается воздух, поскольку пар вытесняет его к самым удаленным точкам системы. Поэтому разумно устанавливать в этих местах конденсатоотводчик и воздухоотводчик.

Тройник, показанный на рисунке 11.11.4, помогает рассеивать механические усилия, вызванные гидроударом, защищая конденсатоотводчик и воздухоотводчик от механических повреждений и одновременно обеспечивая простую схему монтажа.

Лучше всего здесь подходит термодинамический конденсатоотводчик благодаря своей прочной конструкции, однако хорошей альтернативой может быть и тип с перевернутым ковшом. В обоих случаях потребуется воздухоотводчик по причинам, указанным выше. Удаление воздуха

Удаление воздуха в конце магистрали, как показано на рисунке 11.11.4, обеспечивает более быстрый прогрев и более ранний выход на режим. Подробности приведены в модуле 11.12 «Теория удаления воздуха». На длинных магистралях или на линиях с ежедневным пуском также может потребоваться установка воздухоотводчиков в некоторых промежуточных точках дренажа. Сброс из воздухоотводчика нельзя подключать к затопленной линии возврата конденсата, чтобы не вызывать гидроудары, а также к линии, по которой идет переохлажденный конденсат, так как это может ускорить коррозию трубопровода. Ответвления к процессу

Максимальная эффективность теплообмена достигается тогда, когда процесс питается сухим паром. Ответвление следует брать из верхней части магистрали, а если линия длинная или сложной конфигурации, ее нужно хорошо изолировать и установить перед входом в оборудование небольшой сепаратор с узлом конденсатоотводчика.

На рисунке 11.11.2 показана схема, в которой сепаратор дренируется поплавково-термостатическим конденсатоотводчиком.

Для любого процесса с температурным регулированием пароподачи полезно установить дренажный узел непосредственно перед регулирующим клапаном. Это позволит отводить конденсат из линии, когда клапан закрыт, предотвращая гидроудар и эрозию седла клапана влажным паром при открытии. В результате повышаются срок службы и эффективность работы клапана и процесса в целом. Если на конце ответвления возможен влажный пар, лучше дополнительно установить сепаратор.
