Обратные (невозвратные) клапаны устанавливаются в трубопроводах, чтобы пропускать поток только в одном направлении и тем самым защищать оборудование и процессы. В этом материале объясняются принцип работы, преимущества, области применения и выбор различных конструкций, включая подъемные, дисковые, поворотные и wafer обратные клапаны.
Обратные, или невозвратные, клапаны устанавливаются в трубопроводных системах для пропуска потока только в одном направлении. Они работают полностью за счет реакции на движение среды в линии и поэтому не требуют какого-либо внешнего привода. В этом тексте ожидаемое или требуемое направление потока называется прямым потоком, а поток в противоположном направлении - обратным потоком.
Существует несколько причин использовать обратные клапаны, в том числе:
Хотя обратные клапаны эффективно перекрывают обратный поток, их никогда не следует использовать вместо запорного клапана для удержания острого пара на участке трубопровода.
Как и в случае с запорными клапанами, существует ряд различных конструкций обратных клапанов, каждая из которых подходит для конкретных применений. В этом модуле рассматриваются разные типы обратных клапанов, их применение, а также правильный метод подбора размера.

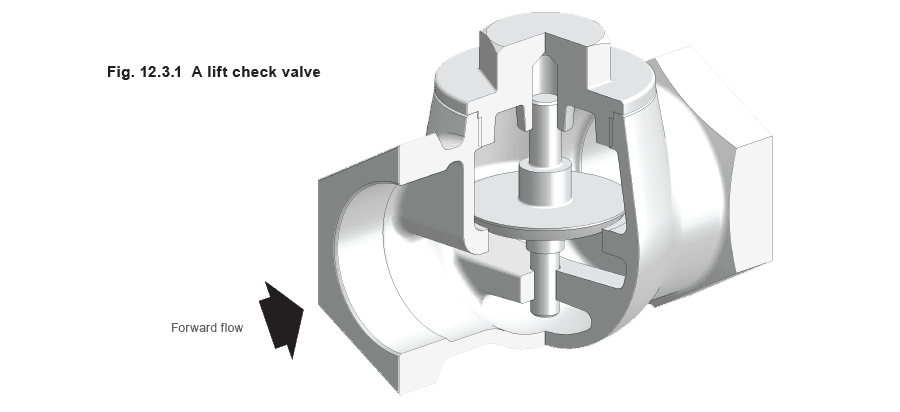

Подъемные обратные клапаны по конструкции похожи на globe valves, за исключением того, что диск или затвор приводится в действие автоматически. Входной и выходной патрубки разделены конической пробкой, которая опирается на седло, обычно металлическое; в некоторых клапанах пробка может удерживаться на седле пружиной. Когда поток через клапан идет в прямом направлении, давление среды поднимает конус с седла, открывая клапан. При обратном потоке конус возвращается на седло и удерживается на месте давлением обратного потока.

Если используется металлическое седло, подъемный обратный клапан пригоден только для тех применений, где допустима небольшая утечка при обратном потоке. Кроме того, конструкция подъемного обратного клапана в целом ограничивает его применение водяными системами; поэтому их обычно используют для предотвращения обратного потока конденсата у конденсатоотводчиков и на выходах циклических конденсатных насосов.
Основное преимущество подъемного обратного клапана заключается в его простоте, а так как конус является единственной подвижной частью, клапан отличается прочностью и требует минимального технического обслуживания. Кроме того, использование металлического седла ограничивает износ седла. У подъемного обратного клапана есть два существенных ограничения: во-первых, он предназначен только для установки на горизонтальных трубопроводах, а во-вторых, его размер обычно ограничивается DN80, выше которого клапан становится слишком громоздким. Подъемный обратный клапан поршневого типа является модификацией стандартного подъемного обратного клапана. Вместо конуса в нем используется затвор поршневой формы, а в механизм вводится демпфер. Демпфер создает гасящий эффект во время работы, устраняя повреждения, вызываемые частым срабатыванием клапана, например в трубопроводных системах, подверженных скачкам давления или частому изменению направления потока (один из примеров - выход из котла).
Поворотный обратный клапан состоит из створки или диска того же диаметра, что и проход трубы, который свисает в потоке. При прямом потоке давление среды поднимает диск на шарнире вверх, позволяя среде проходить через клапан. Обратный поток прижимает диск к седлу и не дает среде вернуться назад по трубе. При отсутствии потока закрытие клапана обеспечивается массой створки; однако в некоторых случаях закрытию помогает рычаг с грузом. Как видно на Figure 12.3.2, весь механизм заключен в корпус, который позволяет створке убираться из потока.

Поворотные обратные клапаны создают сравнительно высокое сопротивление потоку в открытом положении из-за массы диска. Кроме того, они вызывают турбулентность, поскольку створка плавает в потоке среды. Это означает, что перепад давления на поворотном обратном клапане обычно больше, чем на других типах.
При резких изменениях потока диск может резко ударяться о седло клапана, что вызывает значительный износ седла и гидроудар в трубопроводной системе. Этого можно избежать, установив демпфирующий механизм на диск и применяя металлические седла для ограничения износа.
И подъемные, и поворотные обратные клапаны обычно бывают громоздкими, что ограничивает их размер и делает дорогими. Для решения этой проблемы были разработаны wafer обратные клапаны. По определению, wafer обратные клапаны - это клапаны, рассчитанные на установку между фланцами. Это широкое определение охватывает различные конструкции, включая дисковые обратные клапаны и wafer-версии поворотных или двухстворчатых обратных клапанов.

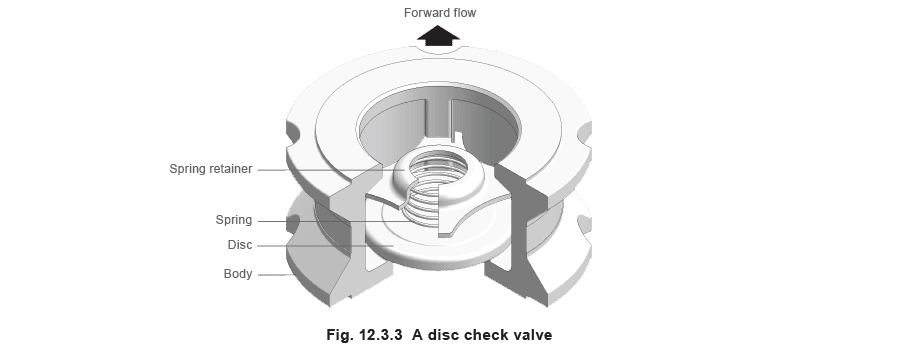

Дисковый обратный клапан состоит из четырех основных компонентов: корпуса, диска, пружины и держателя пружины. Диск перемещается в плоскости, перпендикулярной потоку среды, преодолевая усилие пружины, удерживаемой фиксатором. Корпус спроектирован так, чтобы выполнять функцию интегрированного центрирующего кольца, облегчающего монтаж. Там, где требуется уплотнение с нулевой утечкой, может использоваться мягкое седло.

Когда сила, действующая на диск со стороны давления перед клапаном, становится больше силы пружины, массы диска и любого давления после клапана, диск отрывается от седла, позволяя потоку проходить через клапан. Когда перепад давления на клапане уменьшается, пружина возвращает диск на седло, закрывая клапан непосредственно перед возникновением обратного потока. Это показано на Figure 12.3.4. Наличие пружины позволяет устанавливать дисковый обратный клапан в любом положении.

Перепад давления, необходимый для открытия обратного клапана, в основном определяется типом установленной пружины. Помимо стандартной пружины доступны несколько вариантов:
Они аналогичны стандартным поворотным обратным клапанам, но не имеют полнотелого корпуса; вместо этого при открытии клапана створка уходит в верхнюю часть трубопровода. Соответственно, диаметр створки должен быть меньше диаметра трубопровода, и из-за этого перепад давления на клапане, который и так часто велик у клапанов поворотного типа, увеличивается еще сильнее.
Поворотные обратные клапаны wafer-типа применяются главным образом на трубопроводах большего диаметра, обычно выше DN125, поскольку на трубопроводах меньшего диаметра перепад давления, вызванный плаванием диска в потоке, становится значительным. Кроме того, на больших диаметрах использование этих клапанов дает заметную экономию за счет небольшого количества материала, необходимого для изготовления.
Однако у использования клапанов большого размера есть одна проблема: из-за размеров их диски особенно тяжелы и, следовательно, обладают значительной кинетической энергией при закрытии. Эта энергия передается седлу и рабочей среде, когда клапан резко закрывается, что может повредить седло клапана и вызвать гидроудар.

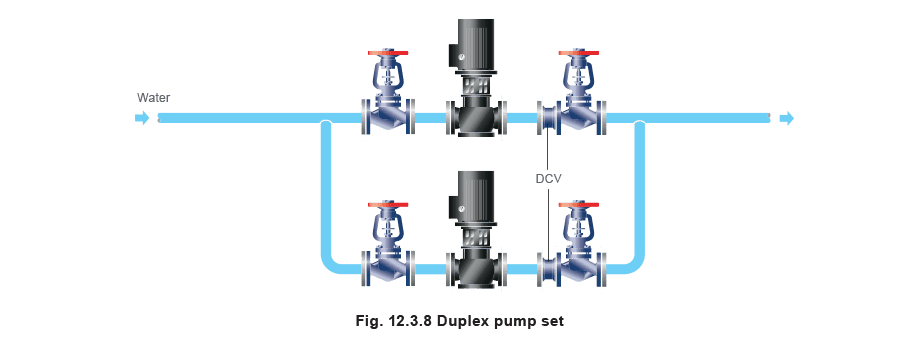

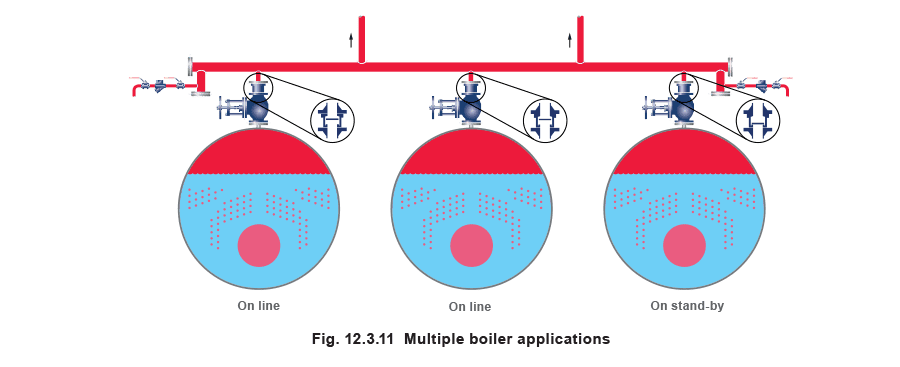

Wafer обратные клапаны становятся предпочтительным типом обратного клапана для большинства применений благодаря своей компактной конструкции и сравнительно низкой стоимости. Ниже приведен список некоторых наиболее распространенных применений:

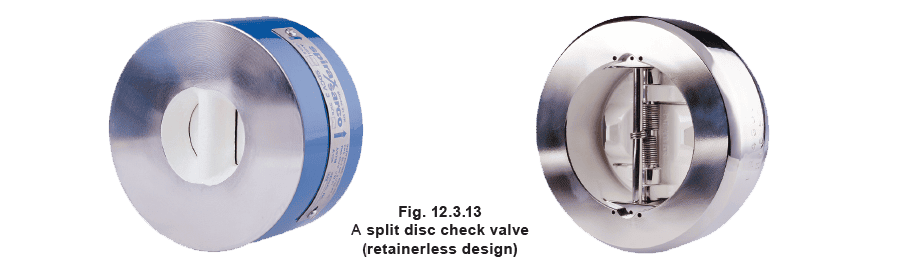

Двухстворчатый обратный клапан, или dual plate check valve, разработан для преодоления ограничений по размеру и перепаду давления, свойственных поворотным и дисковым wafer обратным клапанам. Створка поворотного обратного клапана по существу разделена на две части и шарнирно закреплена по центру так, что две створки могут поворачиваться только в одном направлении. Створки прижимаются к седлу торсионной пружиной, установленной на шарнире. Для удержания шарнира в центре проходного сечения могут использоваться наружные фиксирующие штифты. Эти штифты нередко являются источником утечки из клапана. Улучшенная конструкция фиксирует шарнир внутри, и поскольку весь механизм клапана полностью заключен в корпус, утечка в атмосферу исключается (см. Figure 12.3.13).

Клапан обычно закрыт, поскольку створки удерживаются в закрытом положении торсионной пружиной. Когда среда движется в прямом направлении, ее давление раскрывает створки, обеспечивая проход потока. Как только поток прекращается, обратный клапан закрывается пружиной, еще до того как успевает возникнуть обратный поток.

Частое открытие и закрытие двухстворчатого обратного клапана быстро привело бы к повреждению седла, если бы пятки створок при открытии терлись о седло. Чтобы избежать этого, пятки створок приподнимаются на начальном этапе открытия, и затем пластины поворачиваются только на шарнире, а не по поверхности седла.
Двухстворчатый тип обратного клапана имеет несколько преимуществ по сравнению с другими типами:

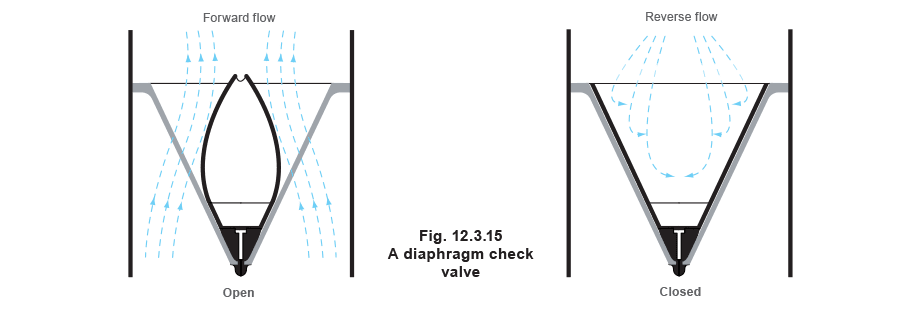

Вышеописанные типы обратных клапанов наиболее часто встречаются в системах пара, конденсата и жидкостей. Однако существуют и другие конструкции. Три типа, перечисленные ниже, в основном подходят для жидкостных применений и потому могут встречаться в системах конденсата:

плавает в потоке, создавая минимальное сопротивление. Диск уравновешен таким образом, что при уменьшении расхода он поворачивается к закрытому положению и закрывается до фактического начала обратного потока. В большинстве условий работа происходит плавно и бесшумно. Примечание: из-за конструкции качающегося дискового обратного клапана он ограничен применением только в жидкостных системах.

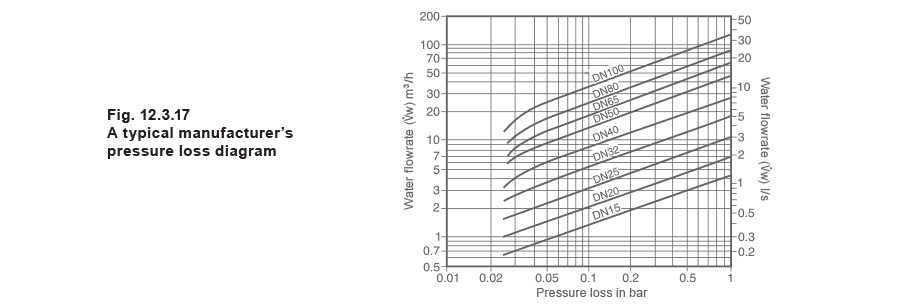

Поскольку большинство типов обратных клапанов подходит как для жидкостных, так и для газовых систем, производители обычно показывают перепад давления на клапане в виде диаграммы потерь давления для воды. Типичная диаграмма потерь давления показана на Figure 12.3.17. Она показывает перепад давления на конкретном обратном клапане при заданном размере клапана и расходе воды в m³/ h.

Чтобы определить перепад давления на обратном клапане для других жидкостей, необходимо рассчитать эквивалентный объемный расход воды; это делается по формуле в Equation 12.3.1:

После определения эквивалентного объемного расхода воды перепад давления на клапане можно считать по той же диаграмме тем же методом, что и для воды, используя эквивалентный расход воды вместо фактического расхода среды.

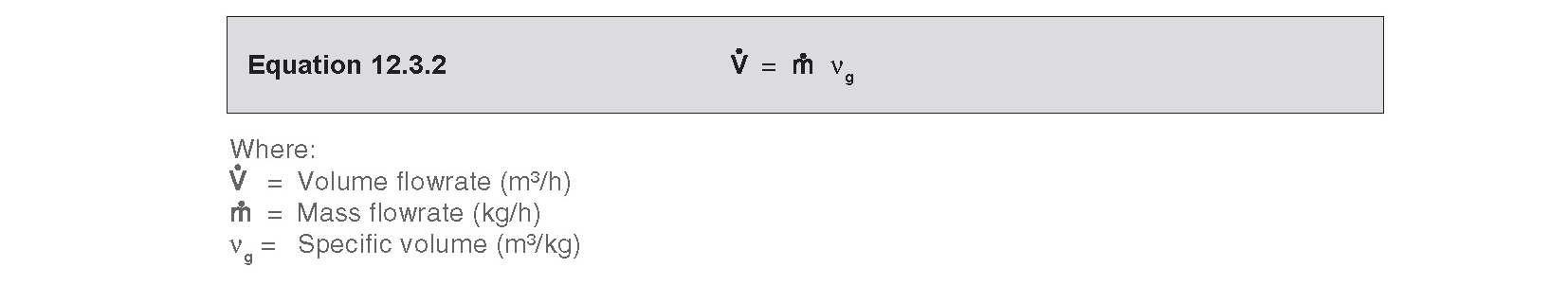

Следует отметить, что объемный расход (в m³/h) обычно указывается для жидкостных применений, тогда как в паровых системах, как правило, используется массовый расход (в kg/h). Чтобы перевести kg/h в m³/h, массовый расход умножают на удельный объем (в kg/m³) для соответствующих рабочего давления и температуры (см. Equation 12.3.2).

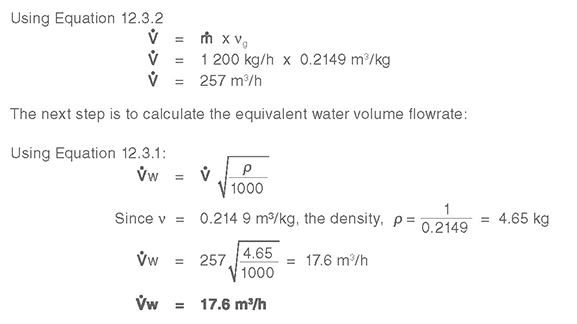

В качестве альтернативы, если указано значение Kv клапана, перепад давления на клапане можно определить методом, изложенным в Module 12.2. Пример 12.3.1 Определите перепад давления на обратном клапане DN65, через который проходит 1 200 kg/h насыщенного пара при 8 bar g. Используйте характеристики перепада давления, показанные на Figure 12.3.17. Решение: Первый шаг - рассчитать объемный расход: По таблицам пара при 8 bar g удельный объем насыщенного пара составляет 0.205 m³/kg.
