Качество пара влияет на количество энергии, доступной для теплопередачи. Поэтому контроль качества критически важен для эффективности процесса и промышленной эксплуатации.
В этой статье мы рассмотрим, какие факторы влияют на состояние пара, какие проблемы вызывает плохо контролируемый пар и как повысить качество пара, который вырабатывает ваша система.
Какое состояние пара является идеальным?
Идеальный пар для промышленных процессов должен быть чистым, сухим и свободным от воздуха и других неконденсирующихся газов. Именно такой пар наиболее эффективен для теплопередачи1. Паровые таблицы, которые помогают управлять генерацией и распределением пара, также предполагают, что вы производите пар именно с такими характеристиками.
Чтобы оптимизировать качество пара2, необходимо контролировать условия в котельной, регулярно обслуживать паропроводы и внедрять средства управления по всей установке. Без этих практик вы с высокой вероятностью столкнетесь с инженерными и эксплуатационными проблемами.
Какие проблемы вызывает влажный пар?
Хотя пар должен быть полностью сухим, в паре, вырабатываемом котельной, неизбежно присутствует некоторое количество влаги. Содержание влаги в паре описывается степенью сухости, то есть долей сухого пара в общем объеме.

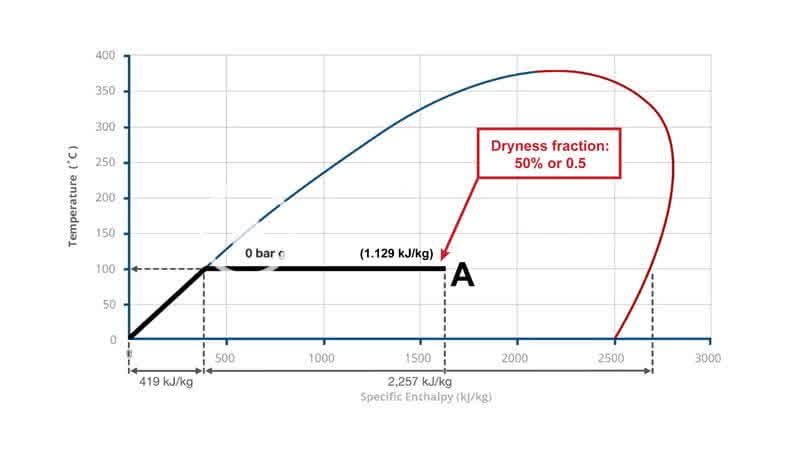

Например, на фазовой диаграмме пара степень сухости 50% (A) означает, что пар на 50% сухой и на 50% влажный.
Если пар вырабатывается без контроля качества, в нем может быть слишком много влаги, то есть слишком низкая степень сухости. Именно тогда и начинаются проблемы: пар, который вы генерируете и распределяете, оказывается более влажным, чем рассчитано при проектировании установки.
Низкая эффективность процесса
Влажный пар снижает эффективность теплопередачи сразу несколькими способами. Во-первых, чем более влажный пар, тем меньше в нем полезной энергии. Из-за низкой степени сухости к процессу поступает меньшая масса сухого пара.
Кроме того, теплообменники в технологических процессах рассчитываются на ожидаемую сухость пара. Если фактический пар оказывается более влажным, чем предполагалось, теплообменники начинают работать хуже. Когда такой пар поступает в теплообменник, требуется больше времени, чтобы передать нужное количество тепловой энергии. В результате процесс может затянуться, нужная температура не будет достигнута, а продукт может быть испорчен.
Влажный пар также с большей вероятностью конденсируется и отдает энергию распределительным трубопроводам. Например, вы можете вырабатывать 10 000 кг/ч пара, но терять 500 кг/ч на трубопроводах. В результате для передачи нужного количества тепла в процесс приходится производить больше пара.
Иными словами, влажный пар менее эффективен для теплопередачи.
Эрозия и коррозия
Влага в паре вызывает эрозию труб. Капли влаги движутся вместе с паром на высокой скорости, и их трение о стенки трубы со временем вызывает повреждения.
Присутствие влажного пара также повышает риск коррозии. Влага вступает в химическую реакцию с металлическими трубами, ухудшая их состояние и сокращая срок службы.
И эрозия, и коррозия увеличивают объем технического обслуживания парораспределительной сети.
Водяные пробки и гидроудары
Когда влажный пар конденсируется в паропроводах, жидкость оседает в нижней части трубы. По мере накопления капель конденсата образуется водяная пробка, которую поток пара проталкивает дальше по трубопроводу.
Однако на изгибах труб удар воды о стенки вызывает шум и вибрацию, известные как гидроудар. Повреждения от гидроударов увеличивают объем ремонтных работ и могут сократить срок службы трубопроводов.
Как контролировать сухость пара
Существует несколько способов уменьшить содержание влаги в паре и повысить степень его сухости.
Паровые сепараторы
Паровые сепараторы удаляют капли влаги из потока пара и используются перед подачей пара на критически важное оборудование установки.

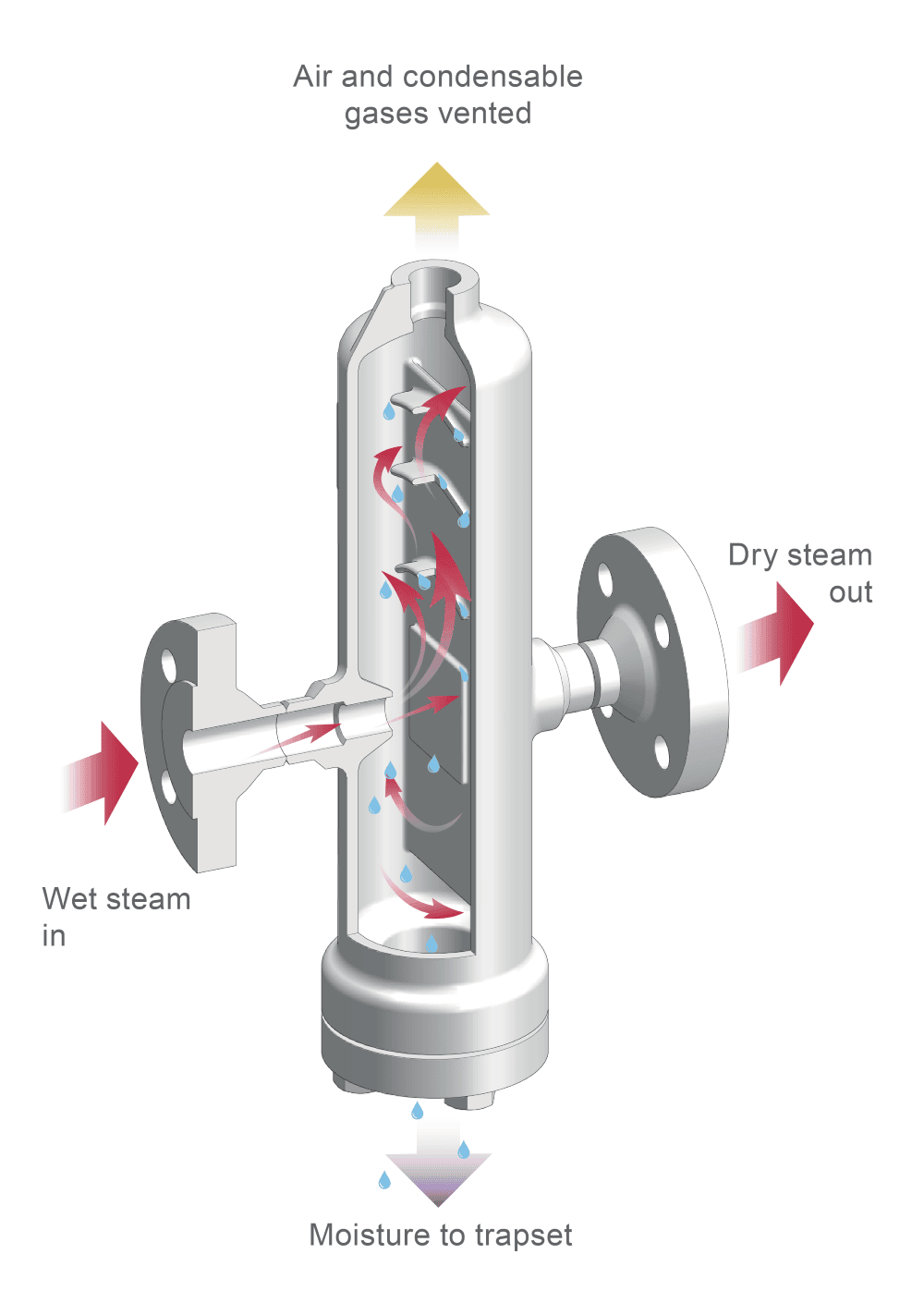

Сепараторы используют внутренние элементы, которые не пропускают водяные капли, позволяя сухому пару продолжать движение по трубопроводу. Отделенная влага и образующийся конденсат затем отводятся из системы.
Почему пар должен быть чистым?
Накипь, нарастающая на стенках труб и внутри теплообменника, ухудшает качество пара и снижает эффективность теплопередачи. Кроме того, в системе могут оставаться загрязнения из-за избыточного уплотнительного материала или сварочных остатков, что приводит к эрозии труб, конденсатоотводчиков и клапанов.
Накипь может образовываться из-за неправильной водоподготовки или неправильной работы котла. В этом случае примеси из котла переносятся с каплями влаги.
Как поддерживать чистоту пара
Установка линейных фильтров помогает удалять загрязнения и не допускать их попадания в пар. Хорошей инженерной практикой считается монтаж фильтра перед конденсатоотводчиками, клапанами и другим критичным оборудованием.
Системы управления котлом также необходимы для удаления химических веществ и минералов из воды, которые накапливаются внутри котла в виде твердых отложений. Нижняя продувка котла улучшает качество воды и, соответственно, пара. При открытии продувочного клапана давление внутри котла выдувает осадок наружу.
Какие проблемы вызывает воздух в паре?
При пуске в паропроводах присутствует воздух, поскольку он засасывается вакуумом, образовавшимся после предыдущей остановки системы и конденсации пара. Воздух также может содержаться в воде, подаваемой в котел. Если не удалять воздух и другие неконденсирующиеся газы, они будут снижать температуру пара.
Поскольку воздух плохо проводит тепловую энергию, его скопление в паре также образует барьер в теплообменнике и уменьшает эффективность теплопередачи.
Как удалять воздух из пара
Когда вы заполняете систему паром, он вытесняет воздух к дренажным точкам и удаленным точкам, находящимся дальше всего от парового ввода. Установка конденсатоотводчиков в дренажных точках и воздухоотводчиков в удаленных точках позволяет удалять воздух из системы.
Как получать пар наилучшего качества
Чтобы максимально повысить эффективность использования пара для теплопередачи, нужно вырабатывать пар в наилучшем возможном состоянии. Это означает, что он должен быть как можно более сухим, чтобы полезная энергия для теплопередачи была максимальной. Поддержание чистоты пара и снижение содержания влаги уменьшают проблемы с техническим обслуживанием паропроводов. Удаление воздуха из паропроводов также помогает повышать эффективность теплопередачи.
